Cámara y realización
Cómo grabar una pantalla LED sin parpadeo, bandas ni moiré
Aprende a distinguir cada artefacto, preparar una prueba útil y coordinar cámara, procesador, panel y contenido antes de una grabación, un streaming o una realización en directo.
Panel, procesador, señal, cámara, óptica, brillo y contenido forman un sistema. Hay que identificar primero el artefacto y después probar con el equipo real.
La idea clave
Una pantalla estable a simple vista puede producir problemas en cámara.
El ojo integra la luz de forma distinta a un sensor. La cámara registra la pantalla durante intervalos concretos y puede capturar diferencias que el público no percibe: pulsos de brillo, líneas móviles, cambios de color o patrones geométricos.
Por eso una cifra alta de refresco ayuda, pero no basta. El resultado debe validarse grabando con la misma cámara, frecuencia, obturación, óptica y contenido que se utilizarán durante el evento.
Antes de tocar ajustes
Distingue qué problema aparece en la imagen.
Parpadeo, bandas, moiré y sobreexposición pueden parecer fallos parecidos, pero no tienen la misma causa dominante ni se corrigen de la misma manera.
Parpadeo
Una variación general de luminosidad que parece un pulso. Suele estar relacionada con cómo coinciden la exposición de la cámara y la emisión temporal del panel.
Bandas horizontales
Franjas claras u oscuras, fijas o en movimiento. Pueden aparecer cuando el barrido del sensor captura fases distintas del refresco LED.
Moiré

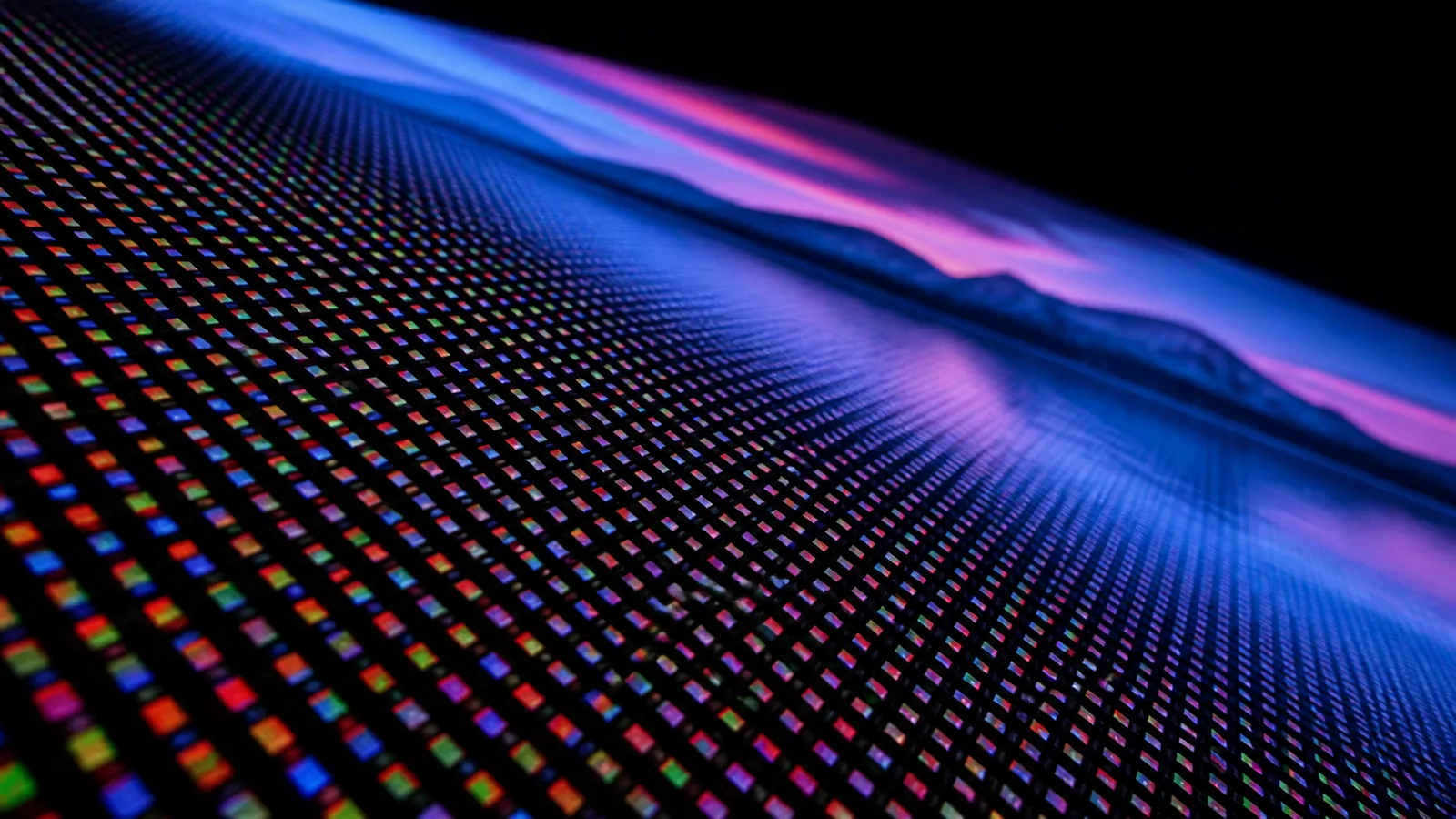

Una trama ondulada o de color producida por la interferencia entre la rejilla física de píxeles del panel y la rejilla del sensor de cámara.
Color o brillo inestable
La pantalla parece correcta en directo, pero pierde detalle, cambia de tono o quema los blancos en cámara. Exposición, procesado, brillo y contenido deben revisarse juntos.
Protocolo práctico
Prueba la pantalla y las cámaras en un orden que permita encontrar la causa.
Cambiar varias variables a la vez impide saber qué ha funcionado. Este orden reduce pruebas al azar y deja una configuración repetible.
Fija el estándar de producción
Confirma resolución, frecuencia de imagen, obturación, cámaras, mezclador, reproducción y señal que recibirá el procesador LED.
Ajusta primero la ruta de señal
Evita conversiones innecesarias y comprueba que reproductor, realización y procesador trabajan con una cadencia coherente.
Prueba fondos difíciles
Utiliza gris medio, degradados, sombras, blancos y colores saturados. Después revisa el contenido real del evento.
Busca bandas en la grabación
No te fíes únicamente del visor. Graba varios segundos, reproduce el archivo y revisa también el monitor de programa.
Comprueba planos y ópticas
Haz pruebas con cada cámara, focal y distancia prevista. Un ajuste limpio en plano general puede producir moiré en un plano corto.
Guarda una configuración validada
Anota los valores finales y evita cambios de última hora en frecuencia, brillo, obturación o procesado sin repetir la prueba.
Ajuste coordinado
Revisa cinco capas del sistema, no solo la cámara.
La configuración limpia aparece cuando todos los elementos trabajan de forma coherente. Una frecuencia de refresco elevada no compensa una señal inestable, ni un buen procesador elimina un moiré puramente óptico.
- Cámara: FPS, velocidad o ángulo de obturación, modo de barrido, exposición, iris, ND, detalle y comportamiento anti-flicker.
- Pantalla: Frecuencia de refresco, patrón de escaneo, brillo, curva de gamma, profundidad de bits y calibración del panel.
- Procesador: Cadencia de entrada, genlock cuando proceda, sincronización de cuadros y herramientas específicas de ajuste de obturación.
- Óptica y escena: Distancia entre sujeto y pantalla, focal, apertura, ángulo de cámara y plano de enfoque.
- Contenido: Texturas finas, rejillas, líneas delgadas, degradados, blancos intensos, negros y velocidad de movimiento.
La exposición del sensor y la emisión del panel deben coincidir de forma estable durante cada cuadro.

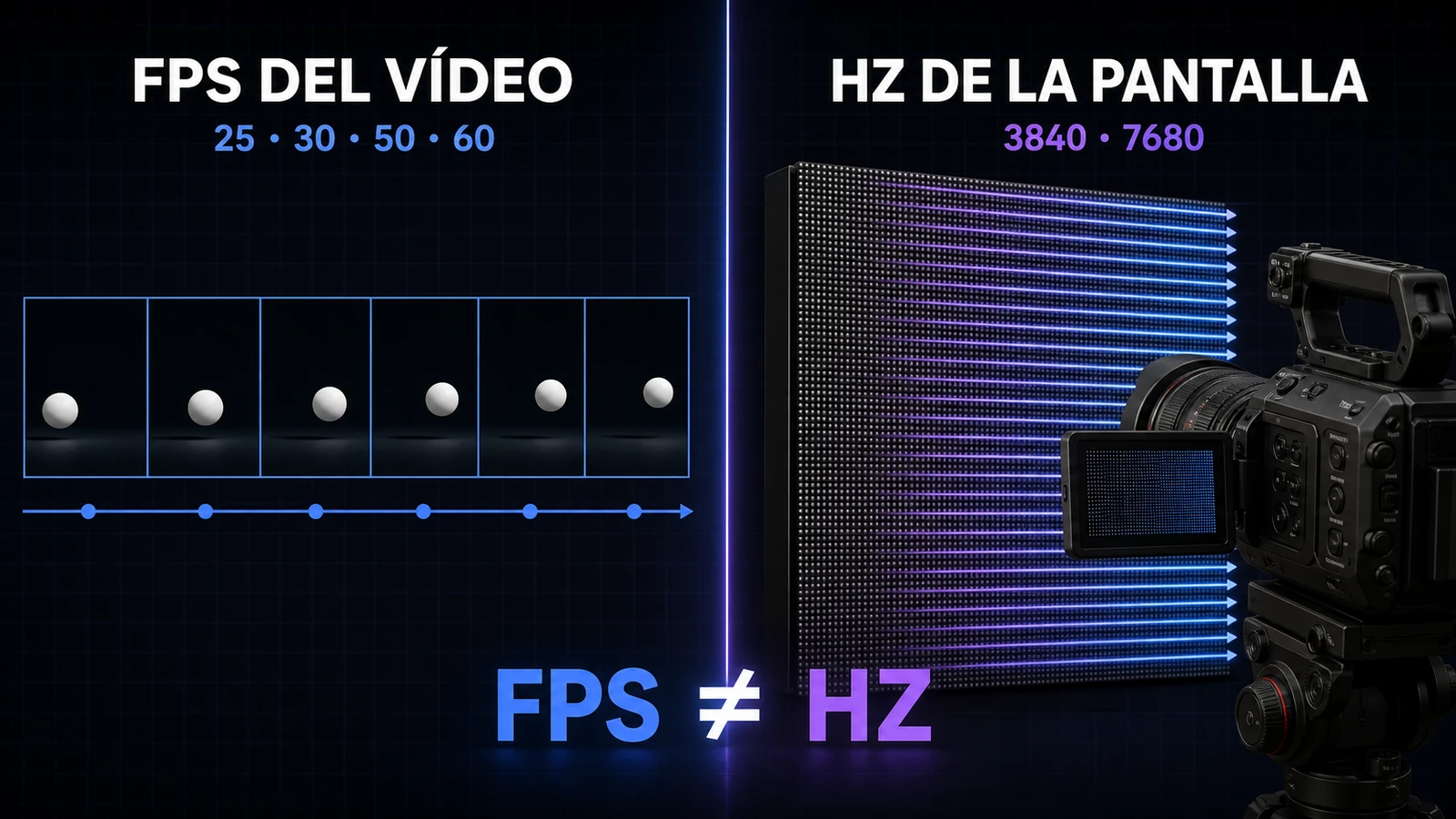

Refresco y obturación
Ajusta la obturación observando la pantalla, no mediante una receta universal.
Sony recomienda cambiar la velocidad de obturación y, en cámaras compatibles, utilizar la obturación variable mientras se observa el efecto del parpadeo. Brompton ofrece ShutterSync para ajustar con precisión el refresco de determinados procesadores a la configuración de cámara.
En una producción real conviene partir de una obturación coherente con la frecuencia de imagen, comprobarla en grabación y afinarla gradualmente. Si intervienen varias cámaras, todas deben probarse: sus sensores y modos de barrido pueden comportarse de forma diferente.
Patrón óptico
El moiré se resuelve cambiando geometría, enfoque u óptica.
Panasonic explica que el moiré aparece cuando la rejilla de píxeles LED y la rejilla del sensor se resuelven a frecuencias próximas. Por eso puede aparecer con una cámara y desaparecer con otra, o cambiar al modificar focal, distancia y ángulo.
- Separa al sujeto de la pantalla para sacar el panel del plano de máxima nitidez.
- Prueba una focal más larga y una apertura mayor, compensando la exposición con ND.
- Cambia ligeramente distancia, altura o ángulo de cámara.
- Evita un exceso de detalle electrónico o enfoque sobre la rejilla LED.
- Comprueba cada plano previsto; el moiré puede aparecer solo en una escala concreta.
Rejillas, líneas finas, texturas pequeñas y blancos continuos pueden revelar problemas que un fondo sencillo oculta.
Antes del evento
Prueba el archivo real con la iluminación y el encuadre definitivos.
Un patrón técnico sirve para diagnosticar, pero la validación final debe realizarse con las presentaciones, vídeos, grafismos y señales de cámara del evento. Revisa especialmente degradados oscuros, textos finos, fondos blancos y movimientos rápidos.
La guía sobre cómo preparar vídeos y presentaciones para una pantalla LED explica resolución, formatos, zona segura y archivos de respaldo.
Criterio y fuentes
Cómo se ha elaborado esta guía
El contenido separa los problemas temporales de los ópticos y propone un método de prueba reproducible. Los ajustes finales dependen del modelo de panel, procesador, tarjeta receptora, cámara, óptica, señal y condiciones del evento.
Fuentes técnicas oficiales consultadas:
Preguntas frecuentes
Dudas al grabar una pantalla LED
¿Una pantalla de 7.680 Hz garantiza que no habrá parpadeo?
No. Una frecuencia elevada ofrece más margen, pero no garantiza por sí sola una captura limpia. También influyen el procesador, el patrón de escaneo, la obturación, la cámara, el brillo y la sincronización de la señal.
¿Qué velocidad de obturación elimina las bandas?
No existe un valor universal. Como punto de partida se prueba una obturación coherente con el estándar de producción y después se ajusta observando la grabación real. Algunas cámaras permiten afinarla con una función de obturación variable.
¿Parpadeo y moiré son el mismo problema?
No. El parpadeo y las bandas son principalmente fenómenos temporales; el moiré es una interferencia espacial entre patrones. Pueden coincidir, pero se diagnostican y corrigen de forma diferente.
¿Cómo se reduce el moiré de una pantalla LED?
Suele ayudar aumentar la separación entre sujeto y pantalla, cambiar distancia o ángulo de cámara, utilizar una focal más larga, abrir el diafragma con ayuda de filtros ND y evitar que la rejilla LED quede en el plano de máxima nitidez.
¿La función anti-flicker de la cámara siempre funciona con LED?
No. Depende del modelo y del tipo de parpadeo. Sony diferencia entre la detección anti-flicker habitual y la obturación variable para fuentes LED de frecuencia elevada. Consulta el manual de la cámara y verifica el archivo grabado.
¿Hay que avisar si el evento se va a grabar o emitir?
Sí. El proveedor de la pantalla debe saber cuántas cámaras habrá, sus frecuencias, los planos previstos y el flujo de realización. Una configuración pensada solo para el público presencial puede no ser la adecuada para televisión o streaming.
¿Cuándo deben hacerse las pruebas de cámara?
Después del montaje y antes de abrir puertas, con el contenido real, la iluminación prevista y todas las cámaras que vayan a utilizarse. Si cambia una variable importante, conviene repetir la comprobación.
