Guía esencial
Guía completa de pantallas LED
Cómo funcionan los módulos, qué tamaños pueden construirse, qué significa el pixel pitch, por qué importan los Hz y cómo cambian las pantallas según el espacio, la forma y la aplicación.
Es un sistema modular de imagen formado por píxeles emisores de luz, gabinetes, procesado de vídeo, señal, alimentación y estructura.

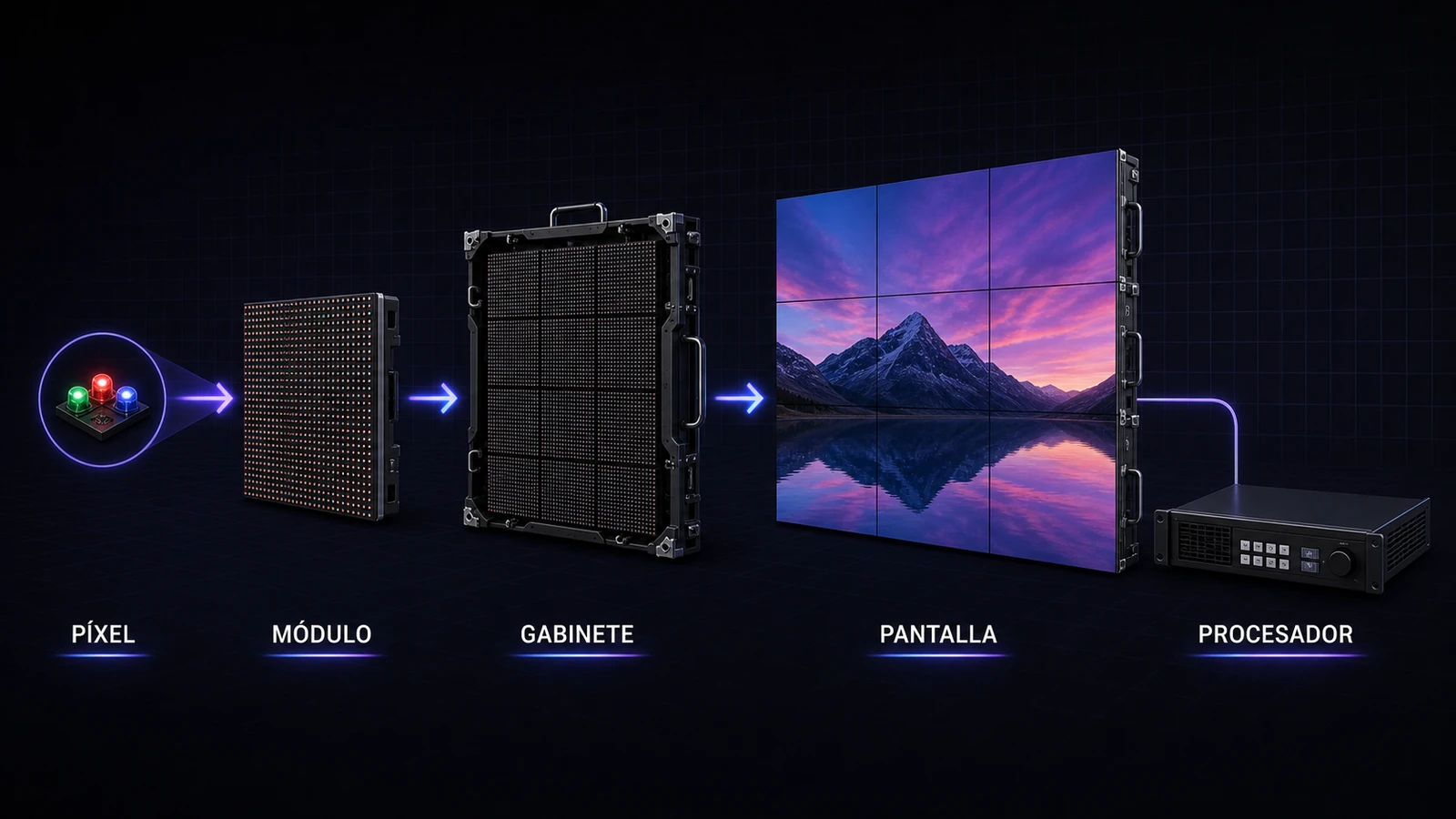

Cómo funciona
Miles de pequeños LED crean una única superficie de imagen.
Cada píxel combina luz roja, verde y azul. Variando la intensidad de esos tres componentes se generan colores, sombras y blancos. Como la pantalla emite su propia luz, no necesita una lámpara ni una superficie sobre la que proyectar.
La imagen completa se divide entre tarjetas receptoras y módulos. El espectador ve un único lienzo, pero detrás trabajan alimentación eléctrica, datos, procesado, calibración y una estructura que mantiene cada gabinete perfectamente alineado.
Módulo LED
Es la pieza electrónica frontal que contiene los píxeles, los circuitos de control y, según el modelo, una máscara que mejora el contraste.
Gabinete
Agrupa uno o varios módulos con fuente de alimentación, tarjeta receptora, conexiones y un sistema mecánico de unión.
Pantalla completa
Los gabinetes se alinean para formar una superficie continua. El tamaño final depende de la cuadrícula utilizada y del formato del contenido.
Procesado y señal
Un procesador adapta ordenadores, cámaras o reproductores a la resolución real de la pantalla y distribuye la imagen entre los gabinetes.
Construcción modular
¿Qué tamaños de pantallas LED existen?
La respuesta corta es: tantos como permita la cuadrícula de gabinetes, la estructura y el procesador. No se elige una diagonal como en un televisor; se combinan piezas hasta alcanzar una anchura, una altura y una proporción adecuadas.
Son frecuentes los gabinetes de 500 × 500 mm y 500 × 1.000 mm, aunque no son universales. Una pantalla construida con gabinetes de medio metro crecerá normalmente en pasos de 0,5 m.
- Formato panorámico para presentaciones y escenarios.
- Formato 16:9 aproximado para contenido audiovisual estándar.
- Formato vertical para moda, señalización y escenografía.
- Varias pantallas coordinadas para públicos muy anchos.
La misma lógica permite ampliar, reducir o cambiar la proporción.
La cifra P
Qué es el pixel pitch y por qué cambia la distancia de visión
El pixel pitch es la distancia, medida en milímetros, entre el centro de un píxel y el centro del siguiente. P2.6 significa que esa separación es de 2,6 mm.
Los puntos quedan más próximos y la imagen conserva detalle a menor distancia.
Puede ser perfectamente adecuado cuando el público observa desde más lejos.
No es una ley. El contenido, la agudeza visual, el brillo y la tolerancia a distinguir el píxel pueden adelantar o retrasar esa distancia.
Con una primera fila a 3 metros.
- Por qué
- La combinación de texto y vídeo necesita equilibrar detalle, superficie y presupuesto.
- Entorno
- En una sala controlada puede priorizarse definición sin sobredimensionar el brillo.
- Cámaras
- Con cámaras, confirma frecuencia de refresco, patrón de escaneo, obturación y una prueba grabada.
Antes de elegir: confirma la matriz real del gabinete, la medida final, el contenido y el presupuesto. Un pitch menor no es automáticamente mejor.
| Pitch habitual | Separación | Cuándo tiene sentido | Aplicaciones frecuentes |
|---|---|---|---|
| P1.9 | 1,9 mm | Visión cercana y contenidos con mucho detalle | Platós, stands premium, presentaciones cercanas |
| P2.6 | 2,6 mm | Muy versátil para distancias cortas y medias | Corporativo, congresos, televisión y escenarios |
| P2.9 | 2,9 mm | Equilibrio entre definición, medida y presupuesto | Convenciones, ferias, conciertos y galas |
| P3.9 | 3,9 mm | Adecuado cuando el público está más alejado | Escenarios, festivales y aplicaciones exteriores |
| P4.8 o superior | 4,8 mm o más | Pensado para grandes distancias de observación | Grandes formatos y montajes de larga distancia |
Frecuencia de refresco
Qué significan los Hz de una pantalla LED
Los hercios indican cuántas veces por segundo actualiza el panel su emisión. Una frecuencia elevada ayuda a que la imagen aparezca estable al grabarla con cámaras, especialmente cuando se utilizan obturaciones rápidas o se realizan planos cercanos.
No debe confundirse con los FPS del vídeo. Tampoco garantiza por sí sola una grabación perfecta: procesador, sincronización, brillo, frecuencia de cámara, velocidad de obturación y patrón de escaneo deben ajustarse juntos.
Consulta el protocolo para grabar una pantalla LED sin parpadeo, bandas ni moiré.
Entorno y geometría
Tipos de pantallas LED y para qué sirve cada una
Interior, exterior y curva describen necesidades distintas, no simples etiquetas comerciales. La elección debe responder al entorno, la distancia, el contenido, la estructura y las cámaras.
Pantalla LED para espacios interiores
Prioriza definición, contraste y visión cercana. Suele trabajar con un pixel pitch más fino y un brillo proporcionado para auditorios, hoteles, ferias, platós y eventos corporativos.
Pantalla LED para espacios exteriores
Necesita brillo elevado, estructura adecuada y protección frente al entorno. El grado IP, el viento, la lluvia, la orientación solar y la distancia del público forman parte del diseño.
Pantallas curvas, esquinas y escenografías
Los gabinetes compatibles permiten crear superficies cóncavas, convexas, columnas, esquinas o composiciones envolventes. La creatividad siempre debe respetar estructura, cableado y ángulos de unión.
Reduce el bloqueo visual y puede integrarse en escaparates o escenografías.
Utiliza módulos preparados para carga y protección, con requisitos específicos de montaje.
Prioriza ligereza y transparencia para fachadas o grandes superficies vistas a distancia.
Leer una ficha técnica
Las seis especificaciones que más dudas generan
Ninguna cifra debe leerse aislada. Una buena pantalla es la que combina especificaciones adecuadas, procesado correcto, montaje seguro y contenido preparado para su resolución.
Brillo · nits
Indica cuánta luz emite la superficie. Más brillo no siempre significa mejor imagen: en interior puede cansar, quemar blancos y perjudicar el trabajo de cámara.
Frecuencia · Hz
Describe cuántas veces se actualiza electrónicamente el panel. Una frecuencia alta ayuda a evitar bandas y parpadeos al grabar con cámaras.
Resolución · píxeles
Depende de la medida física y del pixel pitch. Una pantalla grande no tiene necesariamente más densidad; hay que calcular el lienzo real.
Protección · IP
Los dos números describen protección frente a sólidos y agua. Debe comprobarse qué caras del gabinete están protegidas y bajo qué condiciones.
Contraste
Relaciona el negro más oscuro con el blanco más brillante. La máscara, el tipo de LED, la luz ambiente y el ajuste influyen en la percepción final.
Profundidad de color
Afecta a gradientes, sombras y transiciones suaves. El procesado, la calibración y la calidad del contenido son tan importantes como la cifra anunciada.
Entender una propuesta técnica
Glosario técnico de pantallas LED para eventos
Estos términos suelen aparecer al hablar de procesadores, cámaras, señal y montaje. Entenderlos ayuda a comparar propuestas por su funcionamiento real, no solo por metros cuadrados o brillo.
- Latencia de vídeo
- Es el retraso entre la entrada de una señal y su aparición en la pantalla. Importa especialmente cuando una cámara muestra en directo a una persona, porque un retardo excesivo separa el gesto de la imagen.
- Redundancia de señal
- Consiste en preparar una ruta de datos o un equipo de respaldo para reducir el impacto de determinados fallos. No aparece por conectar un segundo cable: el procesador, el mapeado y la topología deben admitirla y probarse.
- Relación de aspecto
- Describe la proporción entre anchura y altura. Una pantalla modular no tiene que ser 16:9, pero el contenido debe diseñarse para la proporción y la resolución nativas para evitar deformaciones, bandas o recortes.
- Mantenimiento frontal o trasero
- Indica desde qué lado se accede a módulos, fuentes y electrónica. Esta característica condiciona el fondo necesario, la cercanía a una pared, la estructura y la rapidez de una intervención técnica.
- Calibración y temperatura de color
- La calibración busca que módulos y gabinetes reproduzcan brillo y color de forma coherente. La temperatura de color debe coordinarse con cámaras, iluminación y otras superficies de vídeo del evento.
- Tarjeta receptora y mapeado
- Cada zona de la pantalla recibe datos mediante electrónica interna y ocupa una posición concreta dentro del lienzo. Un mapeado incorrecto puede intercambiar módulos, cortar la imagen o dejar áreas sin señal.
Pregunta por la latencia de toda la cadena, no solo por la del panel.
Confirma qué elemento tiene respaldo y cómo se verifica antes del evento.
Solicita el mapa final en píxeles antes de producir los contenidos.
Revisa el espacio de servicio antes de cerrar el diseño escénico.
Una cifra de brillo alta no sustituye una imagen uniforme y bien ajustada.
El archivo de configuración y una copia verificada forman parte de una preparación prudente.

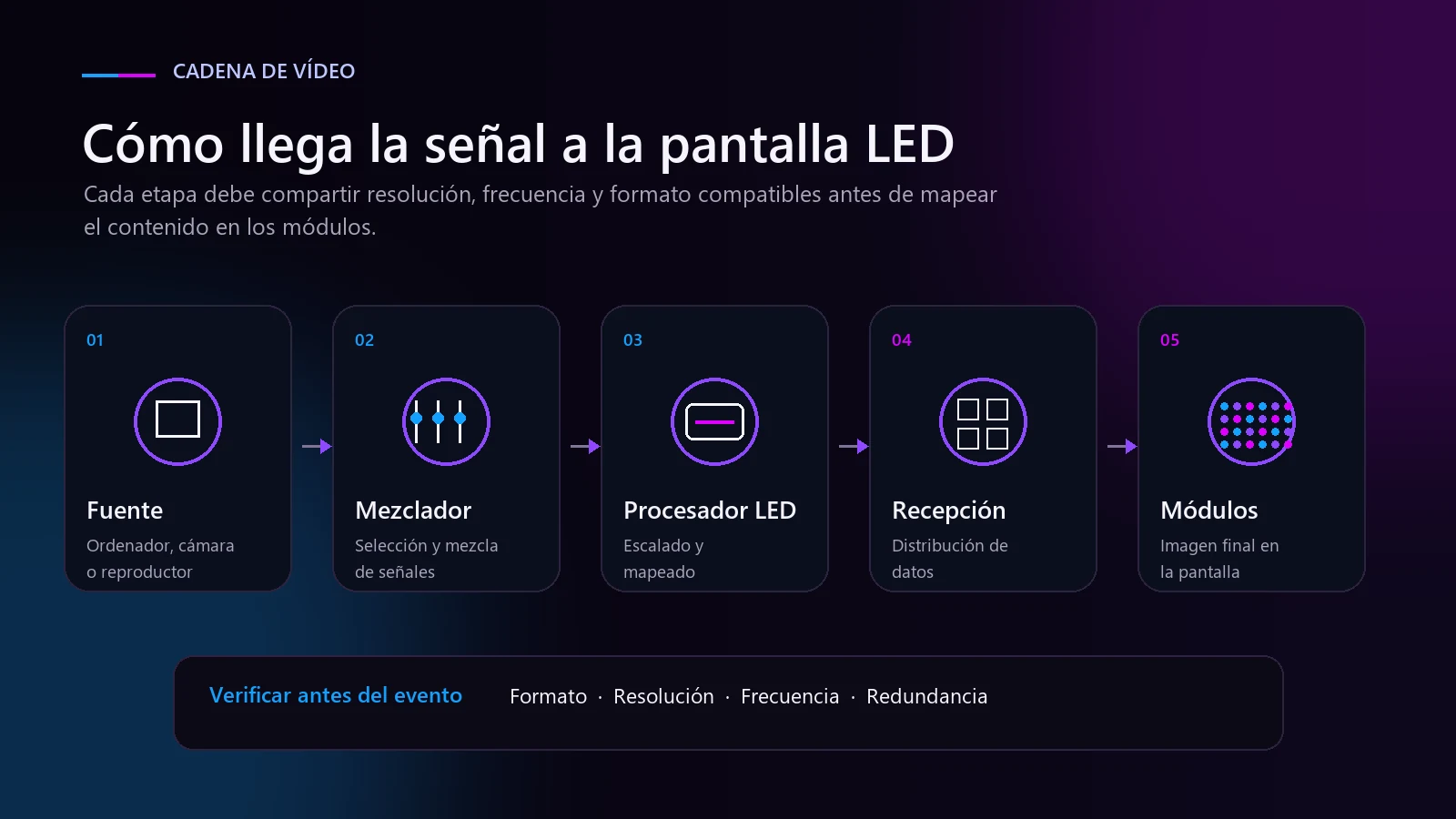

Continuidad operativa
Un plan B de señal debe diseñarse y probarse
Duplicar un cable no convierte automáticamente una instalación en redundante. La continuidad depende de toda la cadena: contenido, fuentes, transporte, procesado, datos, alimentación y personas capaces de actuar.
Cada flecha puede ocultar adaptadores, conversores, cableado, configuración y decisiones operativas.
- 01
Contenido y fuente
RiesgoUn archivo incorrecto, una aplicación bloqueada o la pérdida de una salida de vídeo detienen la reproducción.
RespaldoFuente secundaria preparada con la misma versión validada del contenido y una salida compatible.
PruebaAbrir los archivos definitivos, reproducirlos completos y practicar la conmutación antes de la entrada de público.
- 02
Transporte de señal
RiesgoUn adaptador, conversor o recorrido de cable puede convertirse en un único punto de fallo.
RespaldoRuta alternativa proporcionada a la distancia y al formato de señal, sin encadenar adaptadores innecesarios.
PruebaDesconectar de forma controlada la ruta principal y confirmar que la alternativa conserva resolución, color y estabilidad.
- 03
Procesador y mapeado
RiesgoPerder la configuración puede dejar el lienzo recortado, desordenado o sin salida hacia los gabinetes.
RespaldoCopia verificada del archivo de configuración y, cuando la criticidad lo justifique, procesado de respaldo compatible.
PruebaCargar el mapa guardado, revisar cada zona del lienzo y comprobar el procedimiento real de sustitución o conmutación.
- 04
Datos hacia la pantalla
RiesgoUna ruta de datos puede afectar una sección completa aunque los módulos y la alimentación sigan operativos.
RespaldoTopología de datos redundante únicamente cuando tarjetas, procesador, cableado y mapeado la admitan de extremo a extremo.
PruebaSimular la pérdida prevista siguiendo el manual del sistema y comprobar qué áreas permanecen operativas.
- 05
Alimentación y control
RiesgoLa pantalla, el procesado y el control no tienen la misma potencia ni requieren la misma estrategia eléctrica.
RespaldoProtección del control y procesado, reparto de cargas y procedimiento de recuperación acordado con el recinto.
PruebaMedir, etiquetar circuitos y confirmar qué equipos permanecen activos o cómo se reinician tras una incidencia.
- 06
Operación y comunicación
RiesgoUn sistema duplicado sirve de poco si nadie sabe detectar el fallo, decidir el cambio o avisar al resto del equipo.
RespaldoResponsables, canal de comunicación y criterio de escalado definidos para contenido, señal, pantalla y producción.
PruebaEnsayar una incidencia breve y anotar quién actúa, cuánto tarda la recuperación y qué debe corregirse antes del evento.
Una propuesta profesional debe indicar qué elementos tienen respaldo, cuáles siguen siendo puntos únicos de fallo y qué comprobación se realizará. Para preparar esos datos, utiliza también el checklist técnico del recinto y del montaje.
Descargar plan de continuidadPDF A4 · 2 páginas · listo para imprimirMedida y resolución
Calculadora de resolución para pantallas LED
Divide cada dimensión física en milímetros entre el pixel pitch para obtener una primera estimación. Prueba distintas medidas y densidades antes de solicitar el mapa definitivo al equipo técnico.
≈ 2,22 megapíxeles
No es el mapa final. La medida puede ajustarse a gabinetes completos y la resolución definitiva depende de la matriz nativa, el cableado de datos y el procesador LED.
Permite comparar cómo cambian el lienzo y los megapíxeles al modificar la medida o el pitch.
La pantalla avanza por módulos físicos y cada modelo dispone de una matriz nativa concreta.
Con la resolución y proporción definitivas puede preparar contenido sin deformaciones ni recortes.
Aplicaciones
Dónde se utilizan las pantallas LED
La misma tecnología cambia mucho según el objetivo. Una presentación con texto pequeño, un fondo de concierto y una fachada vista desde cien metros no deben configurarse igual.
Corporativo
Presentaciones, convenciones, juntas, lanzamientos y señal de cámaras.
Ferias
Fondos de stand, escaparates visuales, esquinas, columnas y contenidos de marca.
Conciertos
Visuales escénicos, realización en directo, letras, patrocinadores y cámaras.
Congresos
Ponencias, datos, vídeos, traducción, tiempos y pantallas auxiliares.
Televisión
Fondos, decorados, realidad extendida y superficies preparadas para cámara.
Celebraciones
Vídeos, fotografías, realización, ambientación y momentos especiales.
Exterior
Festivales, plazas, actos públicos, deporte y retransmisiones de gran formato.
Inmersivo
Paredes, suelos y superficies coordinadas para envolver al público con imagen.
Antes de elegir
Diez preguntas para definir una pantalla sin sobredimensionarla
- 01
¿Cuál es la distancia de la primera y la última fila?
- 02
¿Habrá luz solar, iluminación de sala o focos directos?
- 03
¿Qué anchura y altura admite realmente el espacio?
- 04
¿Se mostrarán vídeos, texto, datos, cámaras o presentaciones?
- 05
¿El formato será panorámico, vertical, curvo o dividido?
- 06
¿Habrá grabación, realización o retransmisión?
- 07
¿Dónde puede apoyarse o suspenderse la estructura?
- 08
¿Qué accesos, horarios y límites de carga existen?
- 09
¿Qué alimentación eléctrica está disponible?
- 10
¿Quién controlará la señal durante el evento?
Preguntas frecuentes
Dudas habituales sobre pantallas LED
Respuestas directas a conceptos que suelen confundirse al comparar equipos y presupuestos.
¿Las pantallas LED tienen tamaños estándar?
Los gabinetes sí tienen medidas concretas, pero la pantalla completa se construye combinándolos. Son habituales los formatos de 500 × 500 mm y 500 × 1.000 mm, aunque existen otros. Por eso la medida final avanza por incrementos y debe adaptarse al contenido y al espacio.
¿Qué pixel pitch es mejor?
El menor no siempre es el mejor. Debe elegirse según la distancia de visión, el contenido, las cámaras y el presupuesto. Un pitch muy fino puede aportar poco valor si el público está lejos.
¿Qué significa que una pantalla tenga 3.840 o 7.680 Hz?
Es la frecuencia de refresco del panel. Una cifra alta suele ofrecer mayor margen para grabación con cámaras y velocidades de obturación exigentes, pero no sustituye una buena configuración ni debe confundirse con los fotogramas por segundo del vídeo.
¿Se puede crear una pantalla de cualquier forma?
La modularidad permite muchos formatos, pero no cualquier geometría. Las curvas, esquinas y composiciones dependen del tipo de gabinete, sus cierres, el radio admitido, la estructura y el acceso para mantenimiento.
¿Una pantalla exterior sirve también en interior?
Técnicamente puede emitir imagen, pero no siempre es la opción adecuada. Puede tener más brillo, mayor pixel pitch, más peso y ventilación diferente. La tecnología debe elegirse para las condiciones reales del evento.
¿Cómo se calcula la resolución de una pantalla LED?
Como primera estimación, divide la anchura y la altura en milímetros entre el pixel pitch. Una pantalla de 5.000 × 3.000 mm con pitch 2,6 mm da aproximadamente 1.923 × 1.154 píxeles. El mapa definitivo debe confirmarse con la matriz nativa de los gabinetes y la configuración del procesador.
¿La pantalla reproduce directamente un archivo de vídeo?
Normalmente la señal pasa por un reproductor, ordenador o realización y después por un procesador LED. El procesador escala, posiciona y distribuye el lienzo entre las tarjetas receptoras de la pantalla.
¿Toda pantalla LED necesita redundancia completa?
No. El nivel de respaldo depende de la importancia de la señal, la duración del evento, el riesgo asumible, la arquitectura del equipo y el presupuesto. Lo importante es identificar los puntos críticos, explicar qué tiene respaldo y probar el procedimiento real antes del evento.
¿Qué información hace falta para elegir una pantalla?
Medida del espacio, distancia del público, luz ambiental, ubicación, horario, contenido, cámaras, accesos, estructura disponible y tiempo de montaje. Con esos datos puede definirse una solución proporcionada.
Criterio editorial
Cómo se ha elaborado y revisado esta guía
El contenido reúne los criterios que se revisan al dimensionar una pantalla LED para un evento: distancia de visión, entorno, formato, resolución, cámaras, procesado, estructura, alimentación y tiempos de montaje.
Las fórmulas se presentan como referencias prácticas y se contrastan con las medidas y especificaciones del equipo que vaya a utilizarse. La decisión final siempre requiere revisar el recinto y la ficha técnica del modelo disponible.
Transparencia visual: las infografías y recreaciones técnicas son material didáctico. Explican conceptos generales y no representan un modelo concreto ni un proyecto ejecutado.
Fuentes técnicas oficiales consultadas para latencia, resolución de lienzo y redundancia:
